Как сделать направляющую для циркулярного станка
"Направляющая для циркулярки". "Как сделать направляющую для циркулярного станка"?
Простая направляющая для циркулярного станка своими руками!
Зачем нужна направляющая для циркулярного станка?
Если вы когда-либо работали на циркулярном станке, то знаете что, циркулярный станок изначально комплектуется "направляющей".
Поэтому, что представить, что у циркулярного станка нет направляющей... это как минимум странно!
См. обновление - здесь.
Поэтому сегодня займемся направляющей для циркулярки.
Описание - как сделать направляющую для циркулярки.

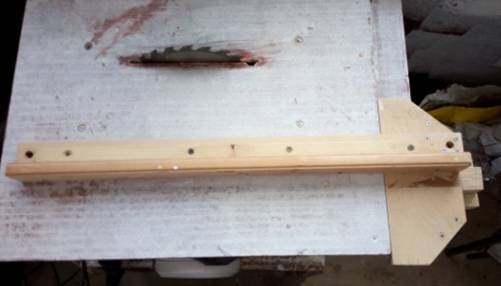

Направляющая для циркулярки вид сверху.

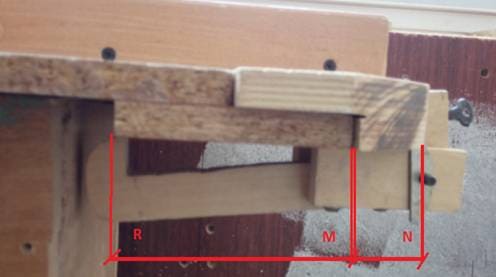

Размеры направляющей могут быть совершенно произвольные! Единственное, на что нужно обратить внимание, что расстояние J – C скобы(см.внизу), было на 5мм больше суммы длин RM + MN.Направляющая для циркулярки вид сбоку.

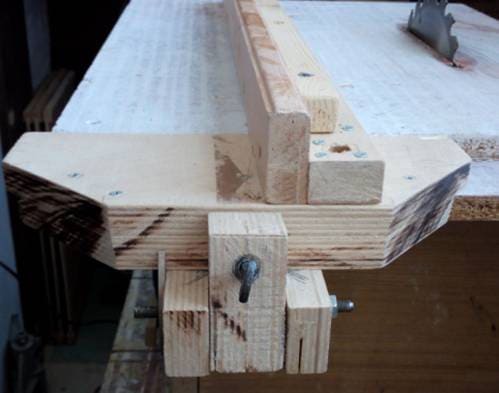

Направляющая для циркулярки вид с торца.

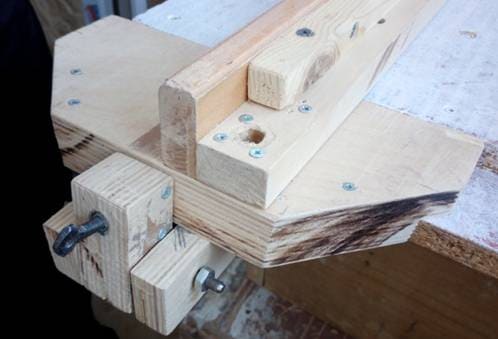

Описание направляющей для циркулярки.

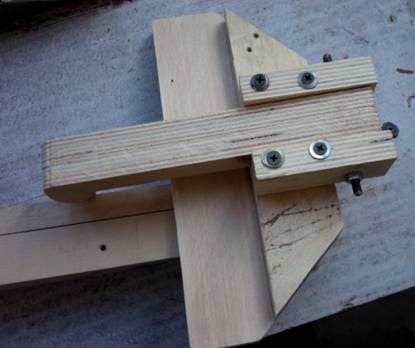

Длинная часть направляющей сделана из дерева. Мелкие же части, все сделаны из 15 мм фанеры.
Обращаю ваше внимание, прочность фанеры поперек волокна очень высокая, нежели вдоль волокна.
Поэтому, когда собираетесь крепить фанеру вдоль волокна, имейте ввиду, что саморез просто расщепит фанеру! Для избежания этого – используйте шайбы.

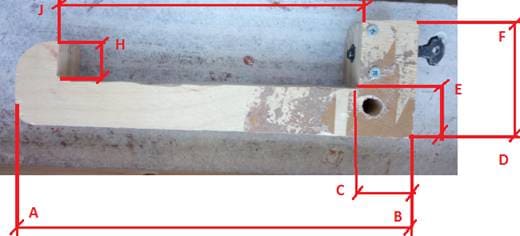

Размеры скобы:
Толщина держателя равна 15 мм фанера х 2 =30мм.
C - B = 30 мм.
D – E = 25 мм.
D – F = 60 мм
H – E = 20 мм.
J – C = 155 мм.
Расстояние от центра отверстия для зажимного болта до точки D = 45 мм.
Расстояние от центра отверстия для крепления к направляющей до точки D =15 мм. От точки В = 20 мм.
Как крепится зажимной болт к скобе?
Просверлим тонкое отверстие, зажмем эту часть двумя тонкими саморезами. Это сделано для того, чтобы, когда мы будем забивать гайку, фанера не лопнула.

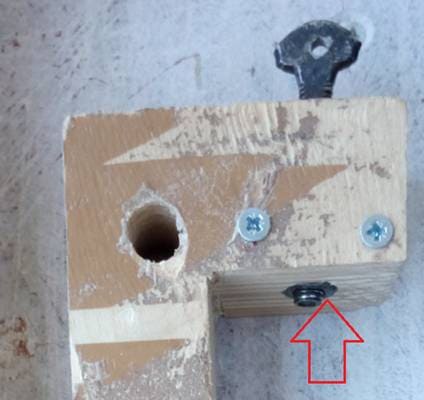

Если вы посмотрите, то там есть обыкновенная гайка. Просверливаем отверстие, чуть меньше чем гайка. Забиваем её с помощью молотка.

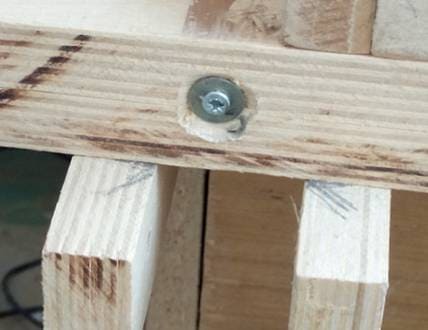

Для того, чтобы зажимной болт не проделывал дырку в фанере, сверлим большим сверлом, ставим туда шайбу, закрепляем саморезом. Лучше поставить вогнутую шайбу, но у меня такой не оказалось, поэтому поставил простую.
Обновление.
Страница была написана намного позже чем я сделал станок.
Сказать когда точно был сделан станок не представляется возможным... если только приблизительно!
На видео снятое в 2013году на 00:12 попадает данный станок.
И вообще... глобальный ремонт в квартире проходил с 2008 по 2010 год... где-то была высказана мысль, что когда я почти закончил ремонт квартиры - я сообразил сделать станок, который так был мне нужен!
Но на ремонте балкона... циркулярка использовалась в полный рост!
Так вот тогда, никакого обновления для направляющей не было!
Ремонт был закончен и я перевез циркулярку в сад.
Через некоторое время столкнулся с тем, что... направляющая некоторым образом кривится при достаточном на неё давлении!
А если направляющая кривится, то никакого ровного пила не получится!
И чтобы избежать такого изгибания, я на конце соорудил крепление в виде самодельной струбцины.
В следующем году... если вспомню сфоткаю!
Свои комменты в ожидании переделки!
Когда сделаю не знаю!
Времени нет...
