Радиотехника уп 001 фото, характеристики, схема, отзывы
Если начинать говорить об усилителе «Радиотехника УП-001-стерео», то сразу вспоминается слово великолепный! Потому, что если он у вас был, то в принципе, вам больше ничего и не нужно было! Т.е. вы могли подключить к нему всё, что было только возможно. Ине надо было постоянно лезть за заднюю крышку и перетыкать штекера.Радиотехника УП-001-стерео.

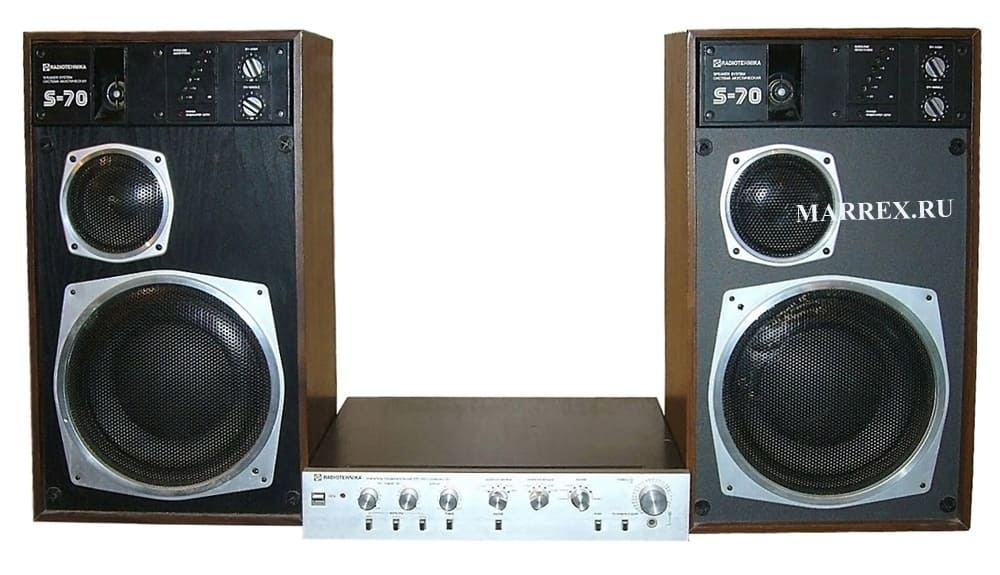

Фотография усилителя Радиотехника УП-001-стерео.
Описание усилителя Радиотехника УП-001-стерео.
Усилитель с колонками! По всем показателям должна быть отличная вещь!
Цена на усилитель Радиотехника УП-001-стерео.
Досталась бесплатно примерно в 1994 году...
Скачать инструкцию усилителя Радиотехника УП-001-стерео.
Скачать схему к усилителю Радиотехника УП-001-стерео.Формат файла - усилителя Радиотехника Уп-001-стерео - djvu.
Начал писать о своем усилителе и никак не пойму – ищу radiotehnika u 101, но постоянно выходит не мой усилитель, но поскольку уже скачал схему, и выложил в интернет, то может кому и пригодится.
Технические характеристики Радиотехники УП-001-стерео.
Номинальное выходное напряжение, при номинальном сопротивлении нагрузки 10 кОм - 1 В.
Номинальный диапазон частот - 20...20000 Гц при неравномерности АЧХ ±0,3 дБ.
Коэффициент гармоник менее - 0,03%.
Потребляемая усилителем от электрической сети мощность около 15 Вт.
Его габариты 430х358х88 мм. Масса - 7,2 кг.
Радиотехника уп 001 подробные характеристики
| Номинальный диапазон эффективно воспроизводимых частот не уже | 20 - 20000 Гц |
| Номинальное выходное напряжение при номинальном сопротивлении нагрузки 10 кОм |
1 В |
| Допускаемые отклонения частотной характеристики в диапазоне
эффективно воспроизводимых частот относительно уровня сигнала частотой 1000 Гц для линейных входов/для корректирующего входа не более |
0.3 дБ 0.5 дБ |
| Номинальная э.д.с. источника сигнала для линейных входов/корректирующего входа | 500 мВ - 5 мВ |
| Коэффициент общих гармонических искажений в диапазоне частот от 40 Гц до 16000 Гц не более | 0.03 % |
| Переходные затухания между каналами на частотах 1000 Гц/от 250 Гц до 1000 Гц не менее | 48 дБ - 38 дБ |
| Отношение сигнал/невзвешенный шум относительно номинального
выходного напряжения при установке регулятора громкости от положения максимум до положения, соответствующего уменьшению выходного напряжения на 20 дБ для линейных/для корректирующего входа не менее |
67 дБ - 58 дБ |
| Отношение сигнал/взвешенный шум относительно номинального
выходного напряжения при установке регулятора громкости от положения максимум до положения, соответвующего уменьшению выходного напряжения на 20 дБ для линейных выходов/для корректирующего входа не менее |
72 дБ - 63 дБ |
| Минимальная э.д.с. источника сигнала, соответвующая
номинальному выходному напряжению при установке регулятора громкости в положение максимум для линейных входов/для корректирующего входа |
200 мВ - 2мВ |
| Пределы регулирования громкости не менее | 64 дБ |
| Пределы регулирования стереобаланса не менее | 20 дБ |
| Действие регуляторов тембра на частотах 100 Гц и 1000 Гц для подъема и спада АЧХ | 10 дБ |
| Действие тонкомпенсации при регулировке громкости | 30 дБ |
| Максимальное выходное напряжение при установке регулятора громкости в положение максимум не менее | 3 В |
| Затухание, вносимое ограничивающими фильтрами | 12 дБ |
| Ступенчатое ослабление выходного напряжения | 20 дБ |
| Напряжение на выходе для подключения стереотелефонов при номинальном выходном напряжении | 0.5 В |
| Потребляемая мощность не более | 15 Вт |
Схема к усилителю radiotehnika u-101.
Скачать можно по этой ссылке. В файле zip три схемы:
схема - модуль унч – 50 -9, упз -15, схема Радиотехника У-101, схема Радиотехника У-7101.
Формат файла - усилителя Радиотехника У-101-стерео - djvu. Вам понадобится программа, которая может открыть такого рода файлы!
Отзыв усилителя Радиотехника УП-001-стерео.
К сожалению со временем качество звука ухудшалось, высокие частоты по каналам были разные, и невероятный шум и шорох в колонках.
Связался с ремонтником, он вроде бы пытался налаживать, но так толком и ничего не получилось.
Единственное, что радовало возможность переключать с одного источника звука на другой, без вытаскивании – всовывания штекеров!
Продал примерно в 2007 году за 500 рублей вместе с колонками S-70.
Своей технике свое время! Сегодня, почему то многие стали тащиться от старой аппаратуры – я не такой. Мне нужно чтобы аппаратура работала. Чтобы был пульт и другие атрибуты современного мира hdmi например…
Я уже не хочу иметь стартую аппаратуру! Сейчас всё цифровое и то иногда возникают проблемы с подключениями, а тут усилитель выпущенный в 1975 году…примерно… НЕТ! УВОЛЬТЕ!
В 2012 году купил себе достойную замену - Домашний кинотеатр Pioneer HTB-422-2-B Black.Свои комменты в ожидании переделки!
Когда сделаю не знаю!
Времени нет...
