После того, как сделал самодельную точилку для ножей... пошел и купил

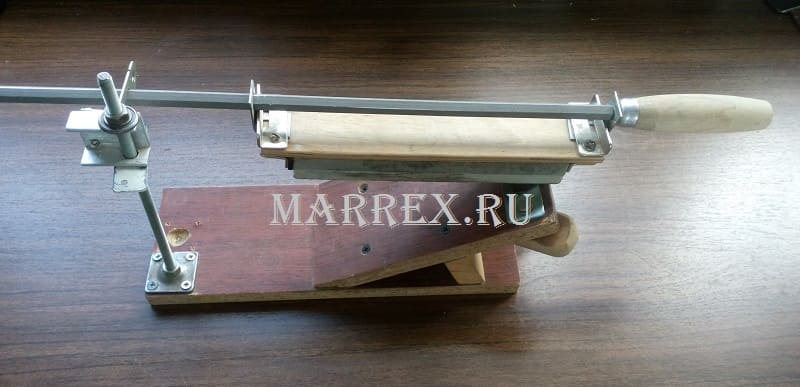

Самодельная точилка.

Как то увидел точилку для ножей и инструментов. И решил купить, идем в интернет и видим, что в нашем регионе продается, лишь где-то на куличках, да еще и на заказ. И стоит 2.500 рублей.

Мне не жалко денег, но если вещь такая хлипкая, да еще сделана в Китае. В общем, не легла у меня душа к такому инструменту, за такую сумму, и нужно потратить минимум полдня, чтобы её купить!

Ну и решил сделать самостоятельно точилку.



Все делалось из остатков

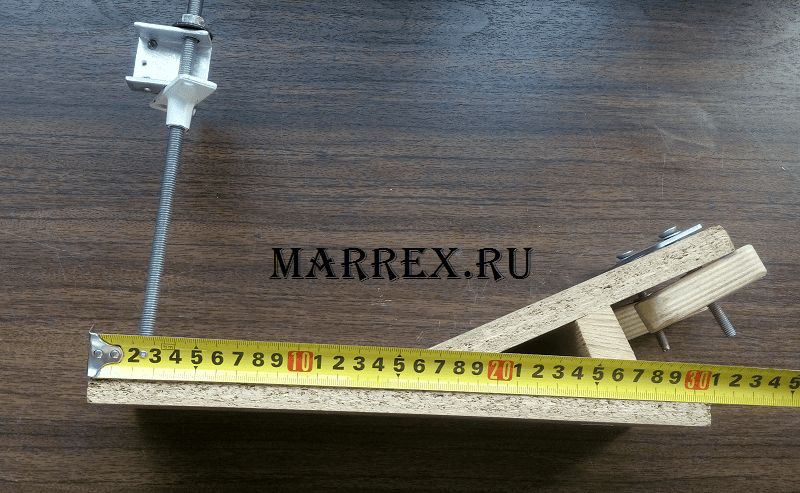

Основание самодельной точилки.

Длина основания 310 мм. От левого края основания до начала наклонной полки – 140 мм.

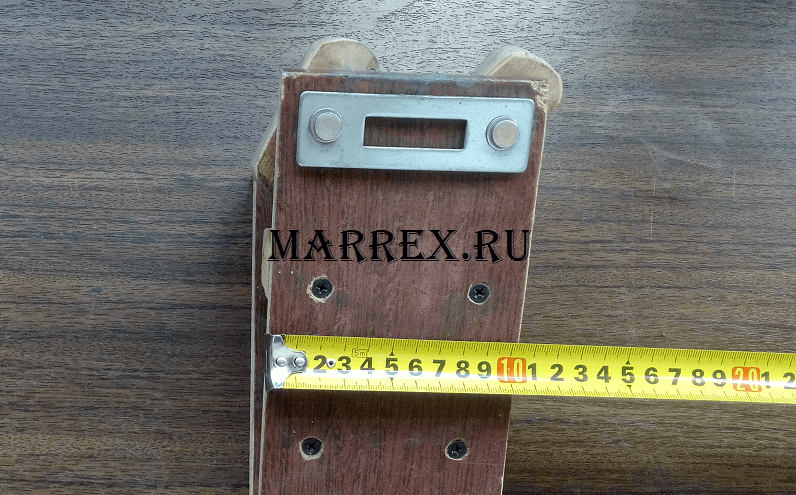

Ширина 105 мм.

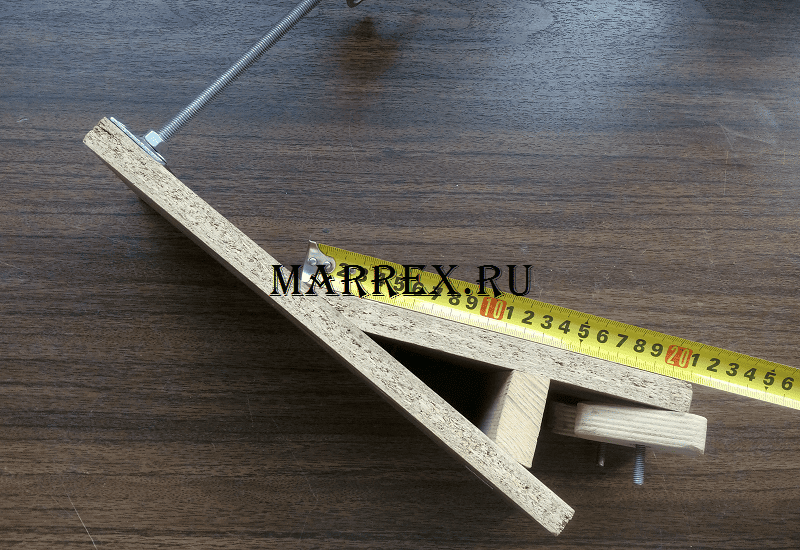

Длина наклонной полки 210 мм. Наклон делался совершенно произвольным. Примерно 25 градусов.



Длина направляющей вместе с ручкой 700 мм.




Наклонная полка самодельной точилки.

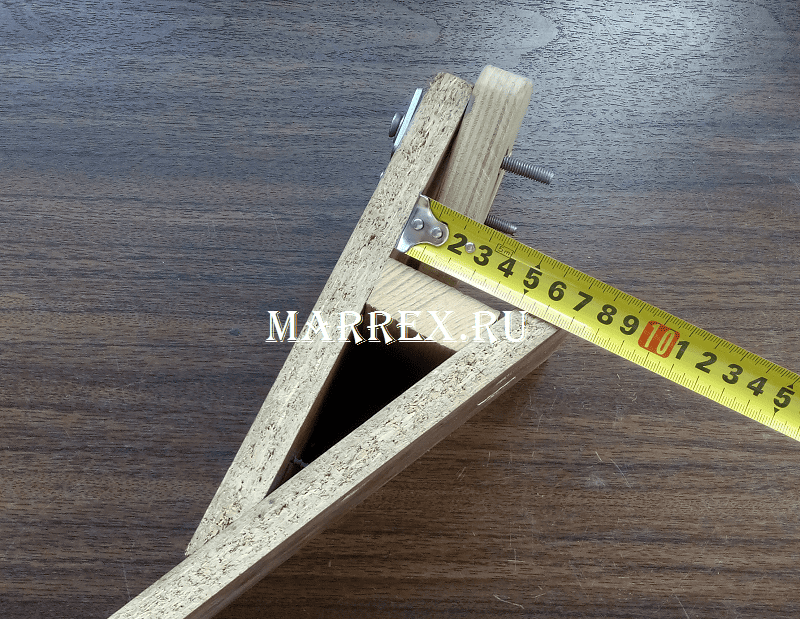

Наклонную полку поддерживает подпорка высотой 45 мм, толщиной 20 мм. Ширина равна ширине основания. От правого края до начала подпорки 30 мм. Крепится 4-мя саморезами.

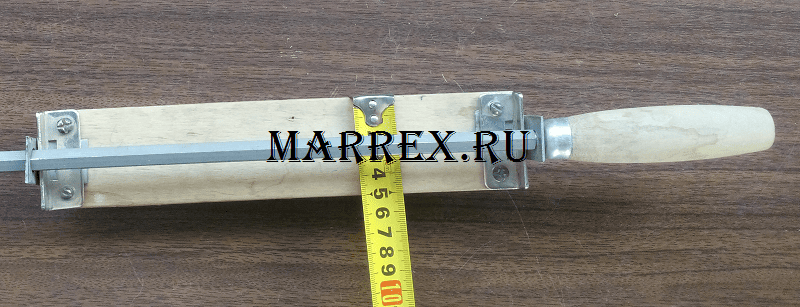

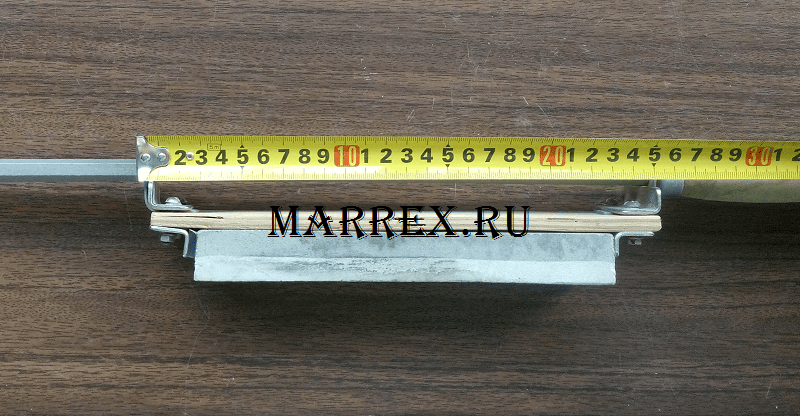

Длина конструкции, которая держит камень 250 мм,



Ширина 50мм

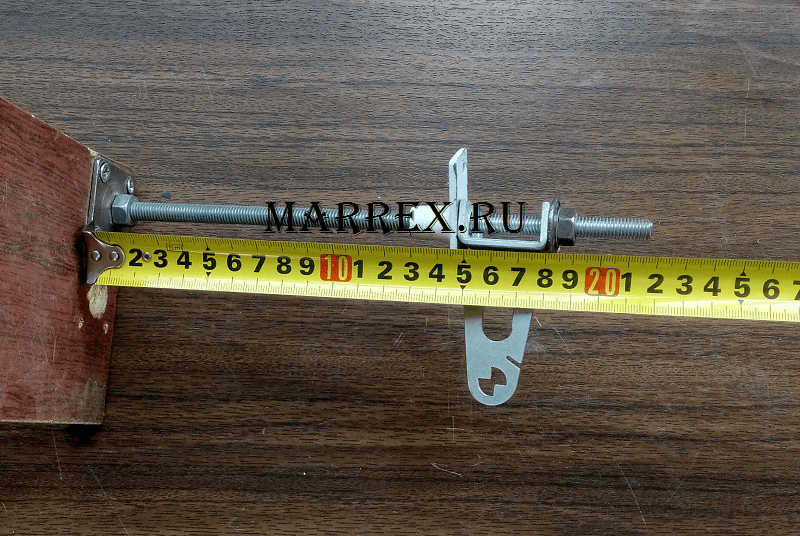

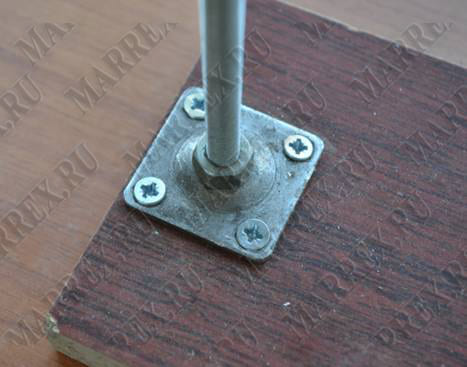

Шпилька М8 держится на пластине от сломанного колеса от кресла. Сверху и снизу гайка. Прикреплена саморезами 10 мм. Длина шпильки.



Сверху находится конструкция, в которую вставляется шестигранник. Данная конструкция, держится на шпильке, за счет гайки наверху и снизу металлический, типа барашек.(Если честно, то не помню от чего…)

Металлическая пластина, которая держит, то, что мы хотим наточить – это от старого замка.

С обратной стороны сделаны простейшие барашки. Прямоугольные куски фанеры толщиной 10мм, длина 70 мм, ширина 30мм. Сверлим меньшее отверстие, чем гайка и забиваем молотком вовнутрь барашка.



Крепление шпильки.





Как поставить нужный угол заточки на самодельной.

Можно вырезать шаблоны с множеством углов и т.д и т.п. Но можно сделать по-другому!

Прежде чем делать самодельную точилку , то естественно, что посмотрел несколько видео, в которых люди рассказывали о том, как сделать данную точилку.

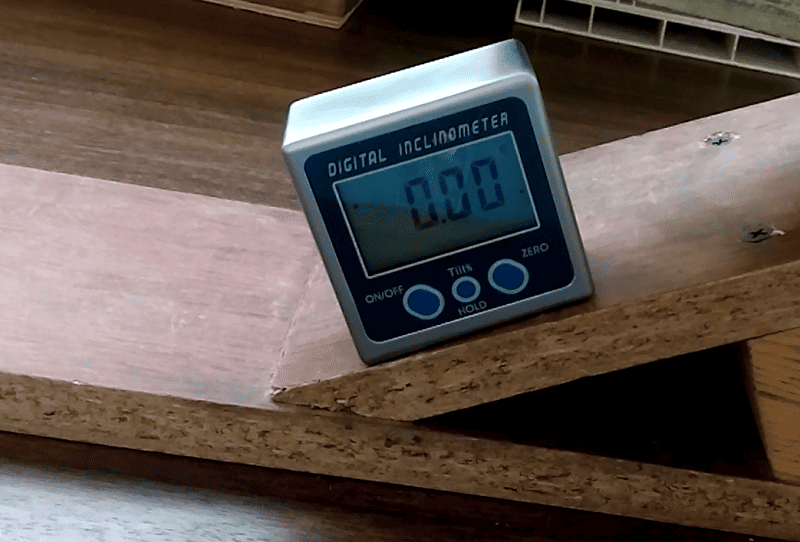

Выставляем необходимый угол таким образом, берем электронный угломер, (если нет такого в наличии, то просто используйте транспортир) на наклонную поверхность ставим угломер, скидываем на ноль, у него есть соответствующая кнопочка и после того, как будут данные сброшены,

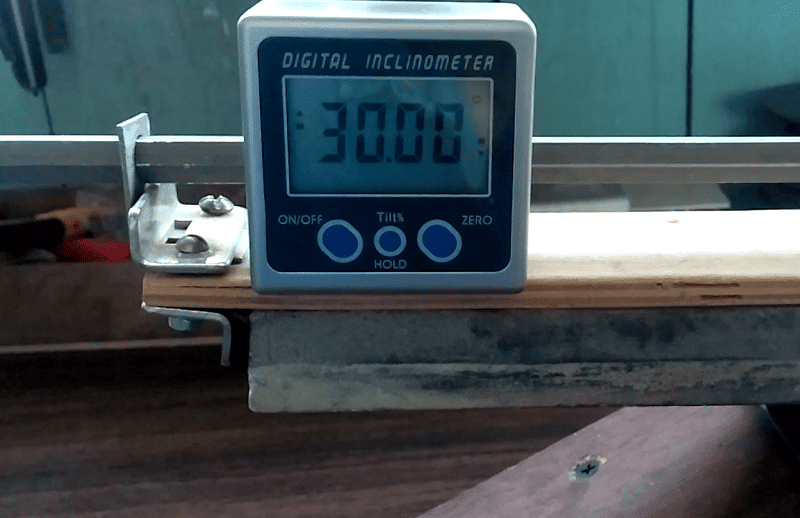

переносим угломер на поверхность которая держит камень



Если требуется изменить угол заточки, то просто откручиваем один из болтиков и перемещаем уголок на шпильке не снимая угломер с поверхности…

Единственное, что еще не продумано окончательно – это быстрое снятие и установка брусков.




Потрачено времени на изготовление самодельной точилки.

Всего времени потрачено на изготовление самодельной точилки около 3 дней.

Потрачено денег на самодельную точилку.

1.Шпилька – 1 шт - 50 рублей.

2.Брусок, новый, зернистость неизвестна, куплен в СССР – цена неизвестна.

3.Ручка для держателя бруска, куплена в СССР – цена 30 копеек.

4.Шестигранник длина 650 мм, происхождение неизвестно – бесплатно.

5.Четыре самореза – нержавейка, на 10 мм – куплены в Леруа Мерлен( 0.5 кг) на вес – стоимость одной штуки неизвестна.

6.Четыре самореза – черные, на 40 мм – куплены в Леруа Мерлен( 1.0 кг) на вес – стоимость одной штуки неизвестна.

7.ДСП для основания и полки – остатки, происхождение неизвестно – бесплатно. Нарезано на циркулярке.


8.Два болта и металлическая пластина - происхождение неизвестно – бесплатно.

Итого потрачено: 50 рублей российских и 30 копеек советских.
